主板英文缩写主板元件英文标识解释说明

电脑主板上面有许多的硬件和元件，若是有人可以辨别所有元件的作用，其必定对计算机很熟悉。计算机主板上许多的硬件你们都见过，不过有一些硬件却不了解是放在哪儿的，还有许多元件的英文标识都看不懂，阅读下文知道主板英文缩写主板元件英文标识解释说明。

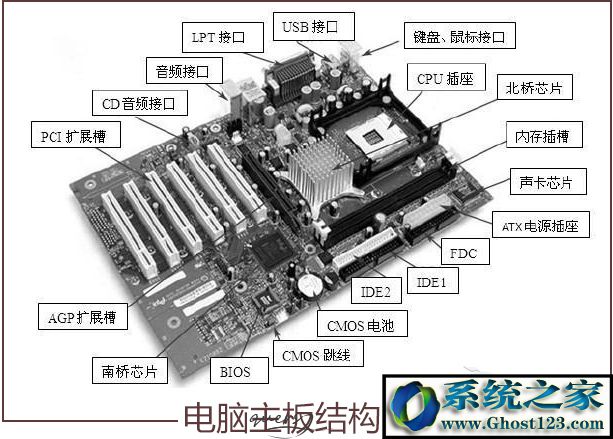

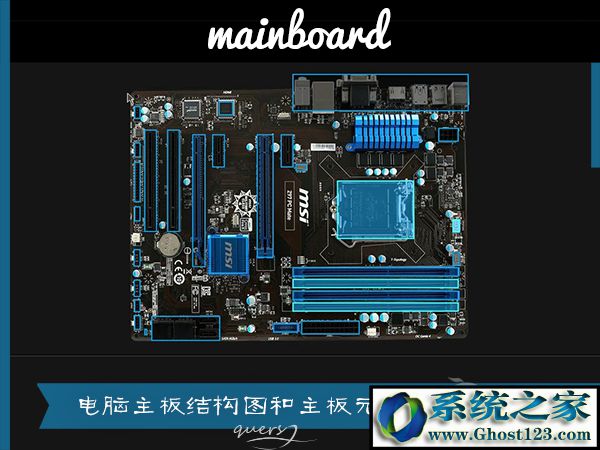

　　电脑主板结构图：

　　主板英文标识解释和说明：

　　硬盘和软驱：

　　pRi idE 和idE1及sEC idE和idE2　　　 表示硬盘和光驱接口的主和副

　　FLoppY和Fdd1　　　　　　　　　　　表示软驱接口

　　注意：在接口周围有针接顺序接示，如1，2和33，34，及39，40样数字指示。你们使用的软驱线和硬盘线红线靠近1的位置。

　　Cpu插座：

　　soCKET-478和soCKET462，soCKET 370　 表示Cpu的类型的管脚数。

　　内存插槽：

　　diMM0，diMM1和ddR1，ddR2，ddR3　　　表示使用的内存类型。

　　电源接口：

　　ATx1 或ATxpwR　　　　　20针ATx电源接口。

　　ATx12V　 　　　　　　　　Cpu供电的专用12V接口（2黄2黑共4根）。

　　ATxp5　　　　　　　　　　内存供电拉口（颜色为1红，2橙，3黑，共6根）。

　　风扇接口：

　　Cpu＿FATn1 　　　　　　　　　　　　Cpu风扇

　　pwR＿FAn1　　　　　　　　　　　　　电源风扇

　　CAs＿FAn1和CHAssis FAn和sYs FAn等　 表示机箱风扇电源接口。

　　FRonT FAn　　　　　　　　　　　　　前置机箱风扇

　　REAR　FAn　　　　　　　　　　　　　后置机箱风扇

　　面板接口：

　　F＿pAnEL　或FRonT　pnL1　　　　　前置面板接口

　　pAnEL1　　　　　　　　　　　　　　　面板1

　　REsET和RsT　　　　　　　　　　　　　复位

　　LEd　 半导体发光二极管，有正负极区别。当你们接反时不发光，其正常工作电压红绿黄1.8~2.5V，蓝色4V左右，白色5V。

　　pwR＿sw或pw＿on　　　　　　　　　电源开关

　　pwR＿LEd　　　　　　　　　　　　　 电源指示灯

　　ACpi＿LEd　　　　　　　　　　　　　 高级电源管理状态指示灯

　　TuBRo＿LEd或TB＿LEd　　　　　　　表示加速状态指示灯

　　Hd_LEd或idE＿LEd　　　　　　　　　硬盘指示灯

　　sCsi LEd　　　　　　　　　　　　　　 sCsi硬盘工作状态指示灯

　　Hd＋和Hd－　 表示硬盘指示灯的正极和负极，其他如：Mpd＋和Mpd－及pw＋和pw－。

　　spEAKER和spK　　　　　　　　　　　 主板喇叭接口

　　BZ1　　　　　　　　　　　　　　　　　峰鸣器

　　KB＿LoCK和KEYLoCK　　　　　　　　表示键盘锁接口。

　　TuBRo　s/w　　　　　　　　　　　　 加速转换开关接口。

　　外设接口：

　　LpT1和pARALL　　　　　　　　　　　 表示打印机接口

　　CoM1和CoM2　表示串行通讯端口，也是外置猫接口，老的的方口鼠标接口。

　　RJ45　　　　　　　　　　　　　　　　 内置网卡接口。

　　RJ11　　　　　　　　　　　　　　　　 内置调制解调器接口。

　　usB或usB1及usB2，FnT usB等　　　 表示主板前置或后置usB接口。

　　MsE/KYBd　　　　　　　　　　　　　 鼠标和键盘接口。

　　Cd＿in1和JCd　　　　　　　　　　　 表示Cd音频输入接口。

　　Aux＿in1和JAux　　　　　　　　　　表示线路音频输入接口。

　　JAudio或Audio　 表示板载音频输出接口。如果您的机箱有前置耳机和话筒插孔时，并且其接口符合板载Audio接口，这时您就可以方便的同时使用前置和后置音频输出。不必来回的拔来拔去。

　　F＿Audio　　　　　　　　　　　　　 前置音频输入输出接口。

　　ModEM　in1　　　　　　　　　　　　内置调制解调器输入接口。

　　电池：

　　JBAT1　　　　　　　　　　　　　　　 主板电池放电跳线

　　BAT1或BT　　　　　　　　　　　　　 表示主板CMos信息保存电池。

　　网卡启动允许：

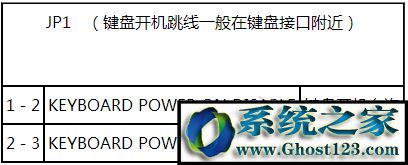

　　键盘开机允许：

　　如果您想使用键盘开机功能，您需要在CMos中配置的键盘开机允许，还需要在主板上进行跳线配置。

　　注意：当键盘由5VsB电源供电时，键盘和鼠标开机功能允许，但是此时当关机后（没有拔下主机电源插头时），键盘或光电鼠的指示灯会一直亮着。

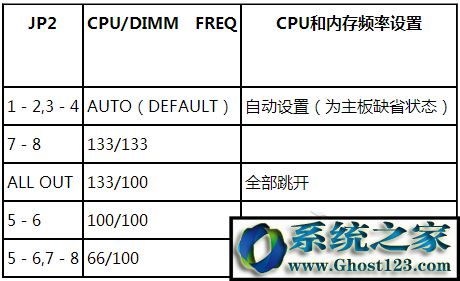

　　倍频外频跳线配置：

　　主板型号识别：

　　当你们更新主板的Bios时，一定要正确识别主板的型号及pCB版本号。因为有的主板型号相同，但是在其生产过程中或许芯片会有所变化，这时会在pCB版本号上有差别。所以在更新Bios时一定要下载其适合的Bios代码。Bios芯片保存在FLAsH EEpRoM中，这两年的主板为了节省安装空间，都采用了方形的芯片。方形芯片的第一脚的标志位是一个小圆点，在一侧的中间位置。

　　如：GA-8iR533 REV:1.0 后面的1.0即为pCB版本号。

　　声卡芯片的识别：

　　目前的大部分主板都集成了板载声卡，在你们安装主板驱动时，如果你们不了解声卡的型号时，可以打开机箱，仔细辨认声卡芯片上面打的字，直接找到声卡的型号。主板上的声卡芯片大约有6mm*6mm大小，其四周管脚密集。

　　主板usB：

　　板载usB接口的5V供电办法因主板制造厂商而不同，有的采用主5V供电，有的使用副电源的5VsB电源供电，也有的使用跳线可改变。其跳线位置一般在usB接口附近。

　　注意：如果使用副电源5VsB供电时，因其使用7805集成电路稳压，最大输出电流为1.5A，但实际上在没加散热片时最大只有500MA，该电源同时还为键盘开机供电，调制解调器远程唤醒，网卡启动供电。因此当你们使用usB接口的耗电量大的外设时（如：移动硬盘，usB扫描仪），因电流不足，移动硬盘或许不能正常工作，此时可使用移动硬盘自带的键盘或鼠标接口，从键盘或鼠标接口那里获得部分电流以正常工作。也可使用外接电源。

　　还有：主板的前置usB接口和后置usB接口或许其供电办法不一样，这时就会造成某一个usB外设在使用前置usB接口时能够正常工作，而在使用后置usB接口时就不能正常工作。这时在处理此类问题时，你们最佳仔细阅读主板和外设的使用说明书。

　　上述就是相关电脑主板结构图和主板元件常见英文标识的解释与说明，有了这些主板标识，只要能掌握，安装硬件分析元件，连接接线等问题都不在话下。
